Неверно отображается уровень заряда аккумулятора.

[lurker]

Добрый день. Прошу прощения за длинный пост, но без предыстории мне сложно будет объяснить суть своих опасений.
В общем стояла в гараже у меня самостоятельно установленная SmartGSM2 на базе контроллера OKO-7S.
Проработала что-то около года или меньше и умер аккумулятор. Пришло смс о разряде, я приехал, заменил на новый, в старом по линии склейки крышки и корпуса следы протекания электролита.
Все заработало.
Но есть сомнения в исправности модуля зарядки.

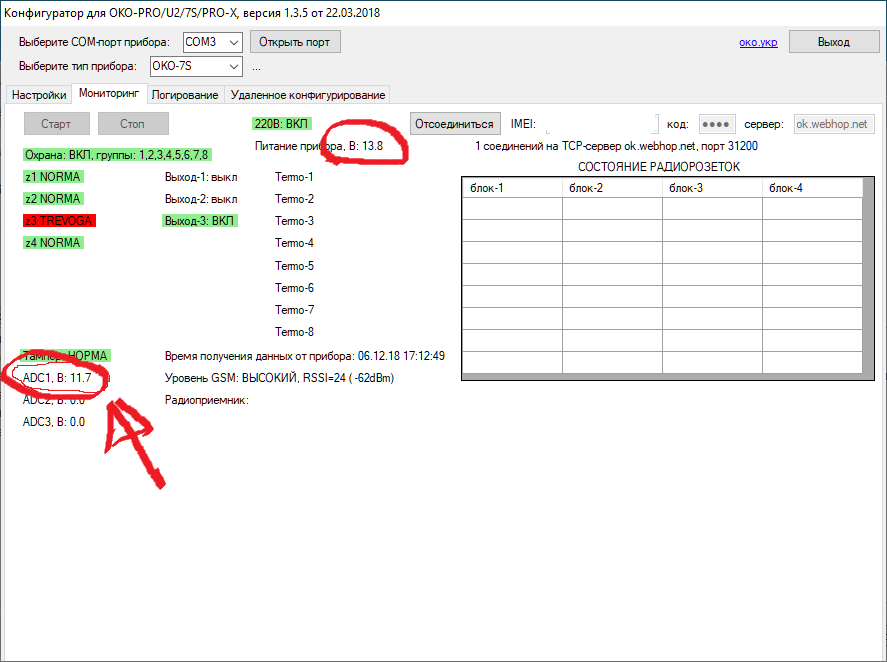

Поясню почему, в программе

питание прибора - показывает правильные значения.
А вот ADC1 это то что на аккумуляторе - неправильно.
Мерял мультиметром там 13.9 В - как и должно быть при зарядке.
Это первое.
Второе при отключении питания 220 батарея не отключается по достижению 10.5В хотя должна.
Хочется привести все в работоспособный вид. Чтобы при работе от сети показывало на батарее 13.9-14.2В
И отключало батарею при достижении 10.5В
Первая видимо так и умерла, от переразряда.

Что может испортиться на плате заряда BBP20R6?
может какие номиналы уплыли. Конденсаторы смотрел не вздутые.

[boby]

в приборе око-7с нет контроллера заряда резервной АКБ.
в этом случае контролем за резервным АКБ, в том числе и его отсечка от нагрузки при падении напряжения до 10.8..10.5, занимается отдельная плата, например, ББП-20. Этот ББП выдает в нагрузку напряжение около 14В при наличии 220В и оно падает до 12.8В при выключении 220В. Именно по переходу напряжения питания точки "13В" (устанавливается конфигуратором) и ориентируется плата око-7с для определения состояния 220В.

Что касается АДС-1, то не думаю, что проблема в нем. Для проверки вы подайте на входа АДС-1 проводком напряжение с клеммы "+" питания прибора. Показания будут приблизительно такие, как вы видите в Конфигураторе "Питание прибора".

Но самое важно в вашем конкретном случае - это ошибка подачи на АДС-1 вход око-7с сигнала непосредственно с плюсовой клеммы резервной АКБ, подключенной к плате ББП-20.
Я так понимаю, именно так вы и сделали, верно?
Ведь реально "минус" резервной АКБ не совсем тот же "минус", который идет в нагрузку к плате око-7с и отосительно которого и измеряет аналоговый вход АДС-1. Разница напряжения между клеммой "минус" на АКБ и "минус" нагрузки может быть, к примеру, около 0.8В.
Более того, эти "левые" подключения непосредственно к АКБ могут влиять на сработку его отсечки от нагрузки платой ББП-20, тоесть у вас может и не срабатывать она из-за этого и поэтому есть риск увалить АКБ глубоким разрядом.
Когда пропадает 220В, то вы и так видите индикативное напряжение резервной АКБ в поле "Питание прибора", ведь в этом случае в нагрузку приходит напряжение близкое к напряжению на АКБ. Поэтому нет особой необходимости точного измерения непосредственно на клеммах резервной АКБ.

ПС.
с настройками по умолчанию аналоговый вход АДС-1 используется в качестве "тампера". туда по схеме подается через "предохраняющий от КЗ" токоограничивающий резистор 2к сигнал "плюс", например, от клеммы "+12" питания прибора. Поскольку входное сопротивление АДС входа около 10к, то в зависимости от этого резистора, показания этого АДС будут меньше, нежели напряжение питания прибора.

[lurker]

на самом деле я покупал готовую коробку называется smartGSM2
https://ohrana.ua/images/mod_catalog_pr ... %D0%B0.pdf
а Вы могли бы мне на фотке контроллера обвести этот ADC1

[boby]

судя по инструкции этой сборки, на вход АДС-1 (разъем Х14) подключен Тампер (см. Подключение прибора на стр2.), поэтому его показания напряжения в Конфигураторе не имеют никакого отношения к резервной АКБ. Этот вход многоцелевой, с настройками по умолчанию он работает именно как Тампер. Этот Тампер, как правило, используется для оповещения факта вскрытия бокса (крышка бокса прижимает кивок тампера при закрытии).
также видно, что к резервному АКБ ничего напрямую не подключено, поэтому ББП-20 должен в штатном режиме обеспечивать его отключение от нагрузки при понижении напряжения на нем до 11.0 .. 10.5В. Эти значения заявляет изготовитель ББП-20 - НИКТОН.
http://www.nikton.com.ua/production/bbp.html#bbp20

Чтобы проверить работоспособность ББП-20 на предмет отсечки от нагрузки при разряде резервной АКБ, необходимо полностью зарядить АКБ (напряжение на его клеммах будет около 13.8..14.0В). Потом отключить 220В и время от времени наблюдать за состоянием системы, замеряя напряжение на АКБ.
Обычно с ББП-20 проблем особых не возникало - это изделие очень дервнее и проверенное временем )

[lurker]

т.е. эти вольты на ADC1 это не напряжение на батарее.
спасибо.

[boby]

нет.
к резервной АКБ эти показания не имеют никакого отношения.
Это напряжение на аналоговом входе АДС-1 после Тампера (после резистора 1.5кОм, судя по схеме). В данном случае оно вам никакой полезной информации не несет. Поскольку входное сопротивление АДС около 10кОм, то при данном подключении на этом аналоговом входе вы будете видеть напряжение грубо на 15% ниже, нежели напряжение питания прибора.
